局部视图的绘制

来源::未知 | 作者:娱乐圈棋牌_789游戏中心-官方电玩下载 | 本文已影响
用剖切面局部地剖开物体所得的剖视图称为局部剖视图。局部剖视图用波浪线或双折线分界,以示剖切范围。

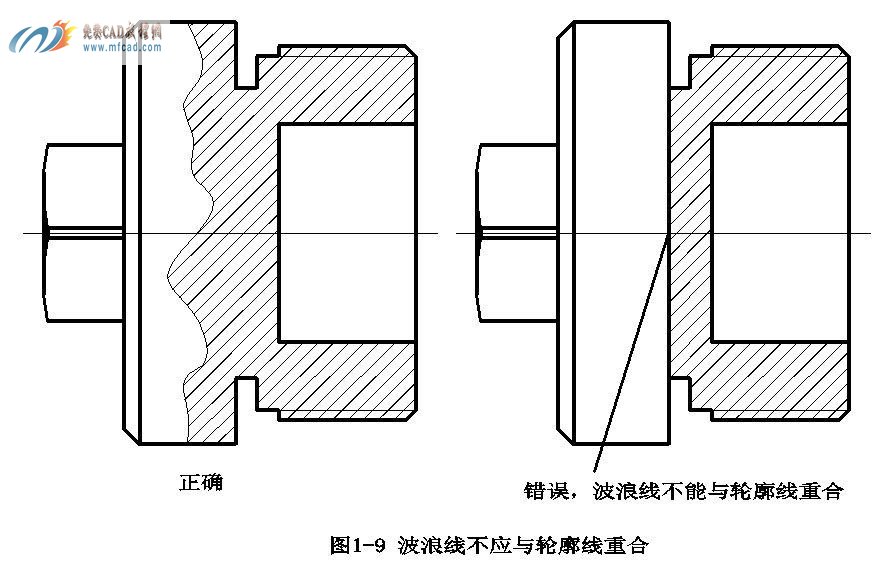

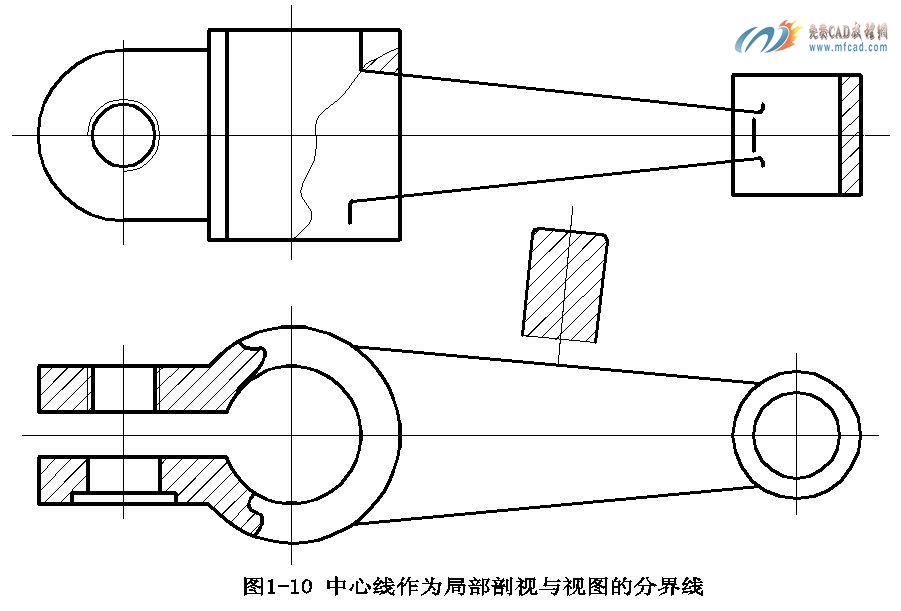

(1)表示剖切范围的波浪线或双折线不应与图样中的其他图线重合,如图1-9及1-10所示。






(2)在同一视图中采用局部剖视的数量不宜过多,以免使图形支离破碎,影响视图的清晰。
     局部剖视图时一种灵活的表示方法,适用范围比较广,在何处剖切、剖切范围大小均应视具体情况而定。下面列举几种常用的情况。
     ①机件及局部内形需剖切表示,而又不宜采用全剖视图时取局部剖视图。
     ②轴、手柄等实心杆上有孔、键槽需表达时,应采用局部剖视图。
     ③对称机件的轮廓线与中心线重合,不宜采用半剖视图时,应采用局部剖视图。
     ④机件的内、外形均较复杂,而图形又不对称时,为了将内、外形状都表达清楚,可采用局部剖视图。
